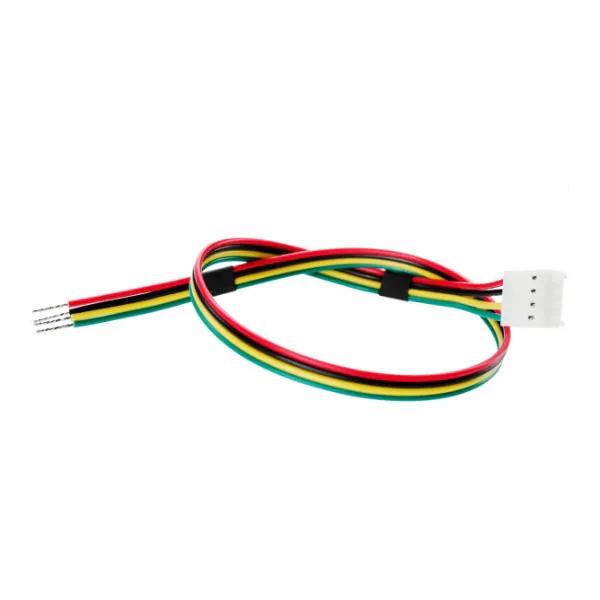

Trikdis CPR2 kaabel Paradox keskseadmele

Trikdis CRP2 kaabel

on spetsiaalselt mõeldud ühendusliidese loomiseks Paradox alarmikeskse (kontrolleri) ja Trikdis kommunikatsiooniseadme vahel

Tehnilised andmed ja omadused

• Juhtmed:

  • Punane – +DC (toitepinge)

  • Must – –DC (maandus)

  • Kollane – CLK (kella signaal)

  • Roheline – DATA (andmeside)

• Andmeedastuskiirus: kuni 0,1 sekundit

• Kaabli pikkus: maksimaalselt umbes 30–40 cm (valmistaja andmetel maksimaalselt 40 cm)

Funktsioon ja kasutus

• Ühendamiseks: kaabel võimaldab Trikdis kommunikatsiooniseadmel (näiteks G16 4G või E16 Ethernet) lugeda sündmusi otse Paradox paneelilt, kasutades selle SERIAL-liidest

• Spetsiaalne pistik: CRP2-s on Paradox’i tehaseline pistik, mis lihtsustab ühendamist ning tagab korrektsed signaalid ja suutlikkuse vestelda Paradox paneeliga
